DIMMER

ディマー

手軽に使える盤内蔵用6chDMXユニットと
設備向け標準調光盤

DMX調光器の新規設置、アナログ調光器のリニューアル、器具LED化対応に
6chDMXユニットは盤内設置に最適化した設計 小容量負荷、小回路数対応

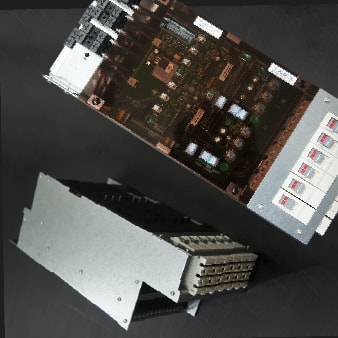

標準調光盤は、画期的なプラグインモジュール構造を採用 必要な調光方式の組み合わせが可能
盤外形の小型化、豊富なモジュールのラインナップ、調光盤の設計・積算に革新をもたらします

PRODUCT
こんな場面で
短期間・低価格で導入したい
短期間・低価格で導入したい
省スペースで設置したい
省スペースで設置したい
簡単に使用したい
簡単に使用したい

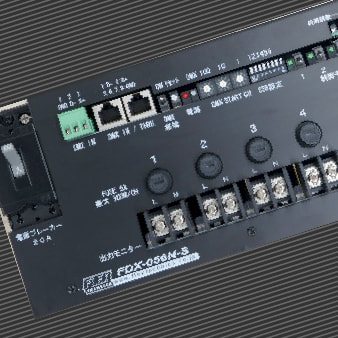

DMX盤内ユニット FDX-056

※本商品はオンライン販売対象外です。

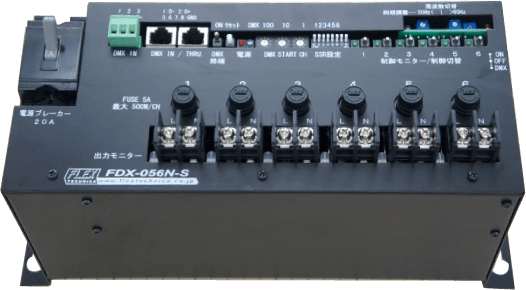

DMX盤内ユニット FDX-056

6Ch.DMX DIMMER

仕 様
外  形 W300mm×H122mm×D145mm
出  力 5A×6 位相調光出力(ただし6回路合計20Aまで)
入力信号 DMX512 1990
電  源 単相2線 100V50/60Hz 20A
適用負荷 位相調光対応100VLED器具 および 白熱灯(ハロゲンランプ含む)
保  護 電源:ブレーカー 各出力:ヒューズ
そ の 他

スタートCh設定ダイアル

ChごとにSSR(ON/OFF専用)設定可能

電源モニター、DMX信号受信モニター、制御モニター×6、負荷モニター×6

点灯試験スイッチ×6

自動起動冷却ファン内蔵

チラツキ防止、調光特性改善のための電源同期タイミング調整可能

DMX盤内ユニット FDX-056の特徴
  • コンパクトなオールinワンタイプの調光器です。電源を用意すれば。DMX入力5A×6chの調光が出来ます。
  • 調光装置の小容量回路向けに、少し回路数が足らないとき、総合演出制御盤での調光装置としてそのたあらゆる場面でお使いいただけます。

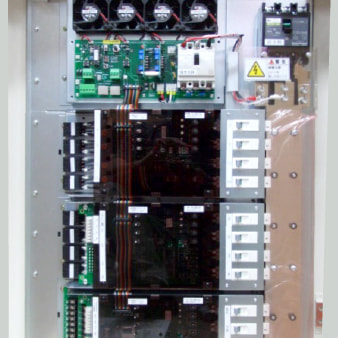

DMX標準調光盤

※本商品はオンライン販売対象外です。

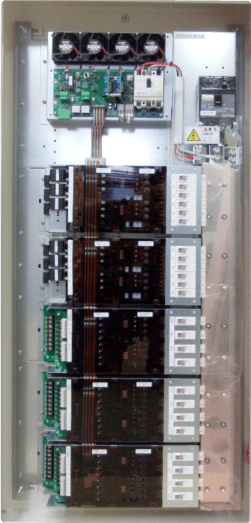

DMX標準調光盤

DMX標準調光盤

仕 様
外  形

W600mm×D200mm(共通)

H800mm(3モジュール)・H1200mm(5モジュール)・H1400mm(6モジュール)

主  幹 3P 50AF50AT~225AF225AT
プラグイン
モジュール
位相調光
8A×8回路、16A×4回路、16A×6回路
PWM調光
8A×8回路、16A×4回路、16A×6回路
リレーON/OFF
16A×4回路、16A×6A回路
直分岐
ブレーカー直×4回路、ブレーカー直×6回路
そ の 他

各モジュールに強制点灯スイッチおよび手元調光ツマミ装備

盤内制御部に、全体強制点灯スイッチおよび全体調光ツマミ装備

盤内制御部にて、100フェーダーのパッチおよび接点入力作業灯回路設定可能

DMX標準調光盤の特徴
  • 標準調光盤は、画期的なプラグインモジュール構造を採用。 主幹ブレーカー、銅バー、電源・制御部を備えたメインフレーム3機種と豊富なプラグインモジュール機種を組み合わせて盤を構成出来ます。
  • 奥行き200mmで、分電盤程度の奥行きを実現。設置場所の自由度が増します。
    また、既存盤改造時には、盤筐体をそのまま利用して、内部に内機ごと設置することが出来ます。
  • 「風の通り道」を作り、冷却風の流れを最適化しました。
    温度センサーを併用し、「必要な所を必要な時に冷やす」事により、騒音低下、盤内の汚れ軽減ファンの長寿命化に貢献します。
  • 各種モニターを装備することで、装置の動きを可視化。万が一の故障時にも原因解明に役立ちます。
    また、操作卓不具合等の緊急時に、暗転防止として、各回路や全体に緊急点灯スイッチ、手元調光ツマミを装備し、被害を最小限にとどめます。
